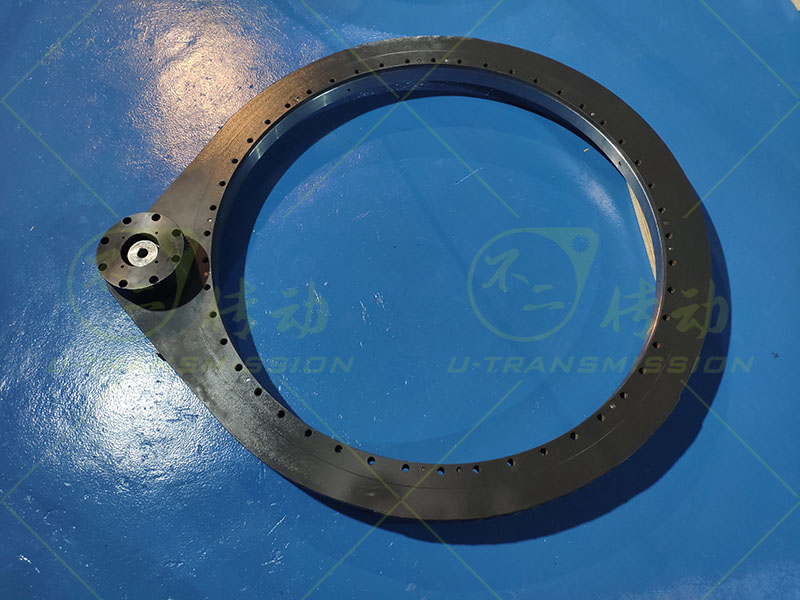

S-II-O-1091-MC中載外齒全防護齒輪式精密回轉驅動（回轉精度≤0.01°）

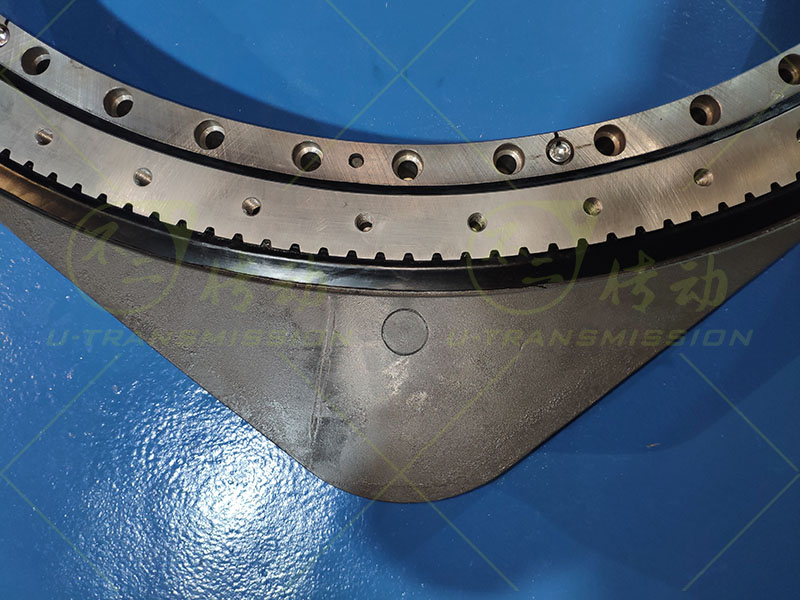

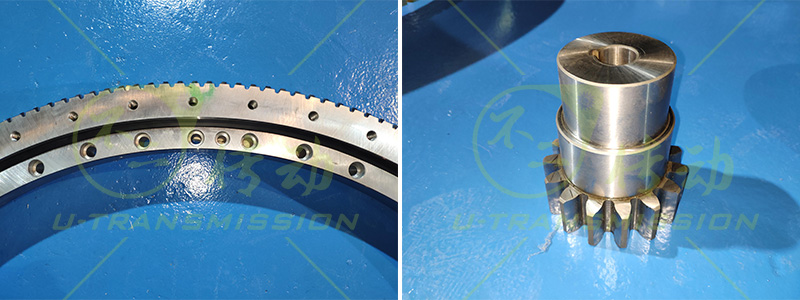

S-II-O-1091-MC直齒驅動客戶用在伺服變位機上，要求回轉精度≤0.01°，由于伺服電機客戶有特殊要求，所以要求精密齒輪式回轉驅動的啟動力矩很小。不二傳動的設計團隊收到客戶的要求后決定采用負游隙的回轉支承，回轉支承的齒和傳動齒輪的齒淬火后進行磨齒加工，齒精度達到6級，回轉支承成品齒跳達到0.05mm以內，只有這樣才能保證客戶最終的要求，通過合理的工藝安排，嚴格的質量控制，最終回轉支承的成品齒跳0.05mm、端跳0.03mm，小齒輪完全達到6級要求，為客戶在伺服變位機上使用高精度齒輪式回轉驅動打下堅實基礎。

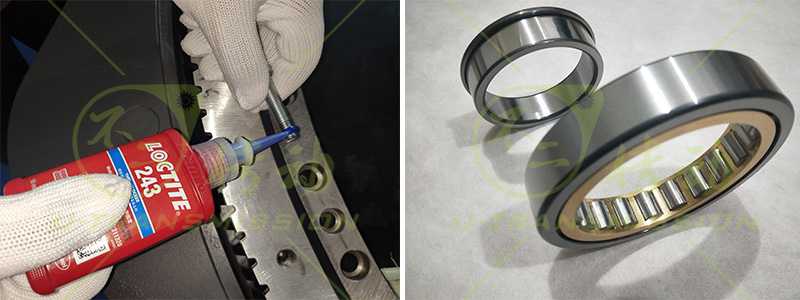

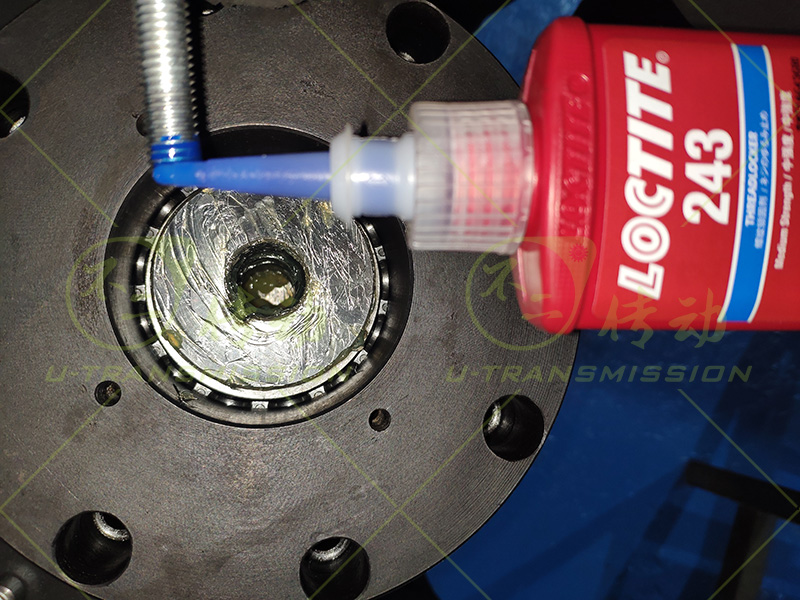

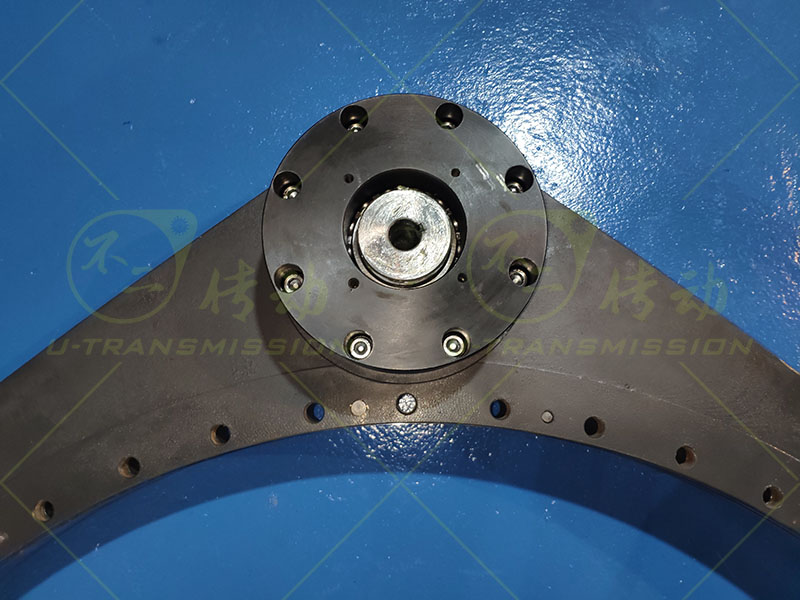

不二傳動為客戶設計的S-II-O-1091-MC精密齒輪式回轉驅動負責伺服變位機水平方向360°回轉，為了確?；剞D(zhuǎn)精度≤0.01°，傳動齒輪的支撐軸承選用P5級精密軸承，連接螺栓的穩定性對精密直齒驅動尤為重要，螺紋緊固膠使用LOCTITE樂泰243，確保連接螺栓穩定。憑借團隊豐富的經驗，合理的設計，再加上生產過程中嚴格把控每個零部件的質量，最終的裝配調試出乎意料的順利，不二傳動團隊又一次成功的完成了設計、生產、裝配、調試，精密齒輪式回轉減速機一定會在伺服變位機上有優秀的表現。
