S-III-I-1300-2內齒雙驅齒輪式回轉驅動設計方案

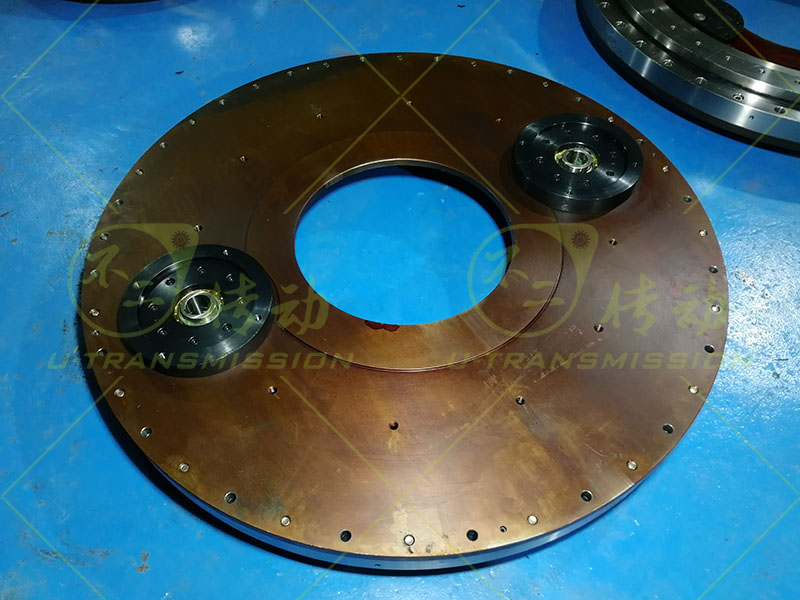

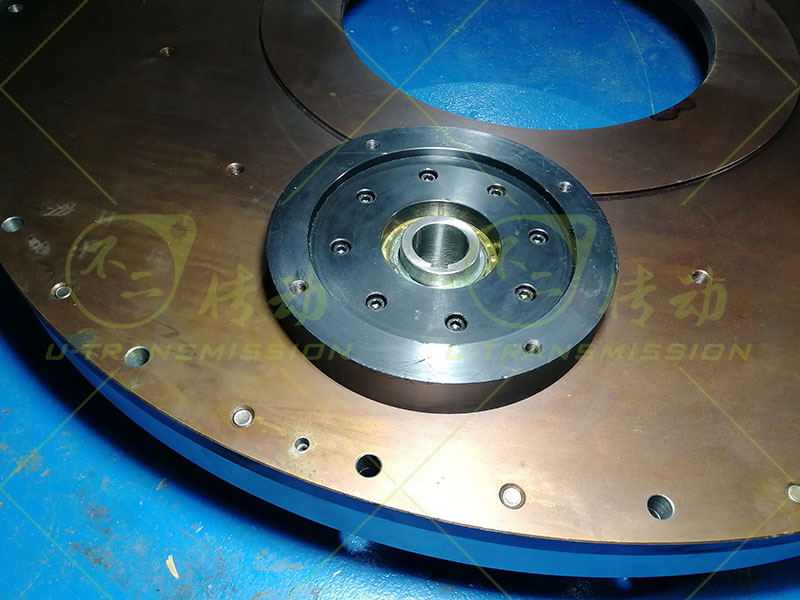

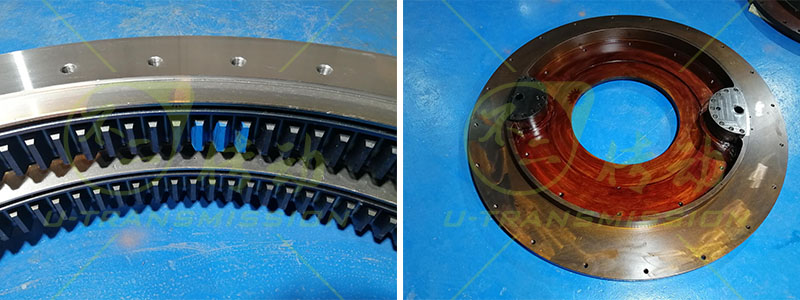

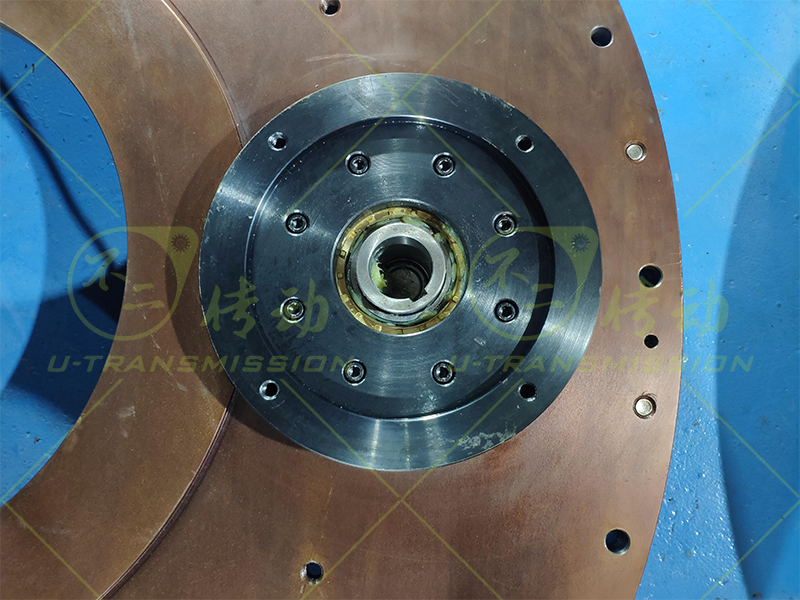

S-III-I-1300-2內齒雙驅齒輪式回轉驅動使用在自動化設備上，客戶的設備外部空間受限，部件需要盡量安裝在齒輪式回轉驅動的內部，設備底部有足夠的安裝空間，設備運轉需要大輸出扭矩，設備轉速低，需要大的總減速比。綜合上述客戶需求，不二傳動為客戶設計了內齒雙驅齒輪式回轉驅動，內齒傳動，輸入端靠近圓心，可以保證外徑是整圓，減速電機可以安裝到靠近圓心的位置，不占用外部空間。設備底部有安裝空間，驅動的輸入端就設計在底面上，方便客戶使用。針對客戶需要大減速比，大扭矩，不二傳動采用了小模數齒，雙齒輪傳動，小模數保證大減速比，雙齒輪保證大輸出扭矩。這一設計解決了客戶的問題。

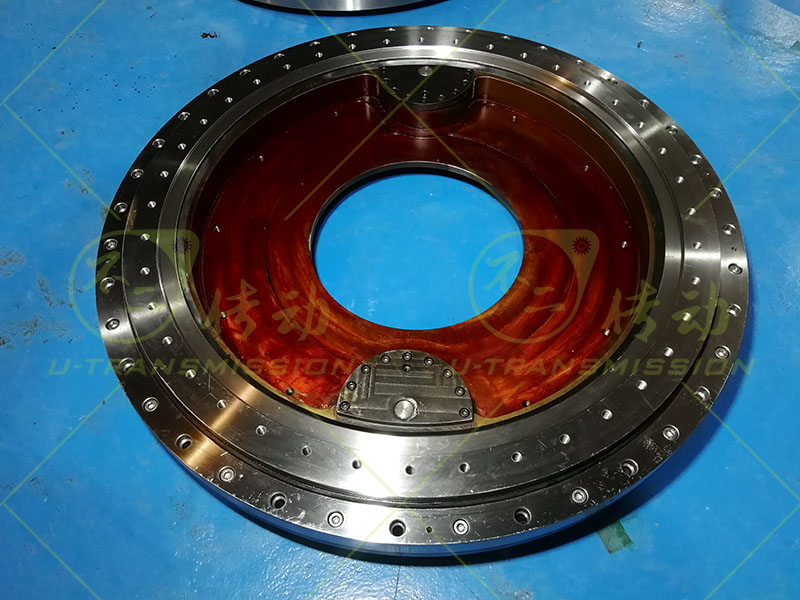

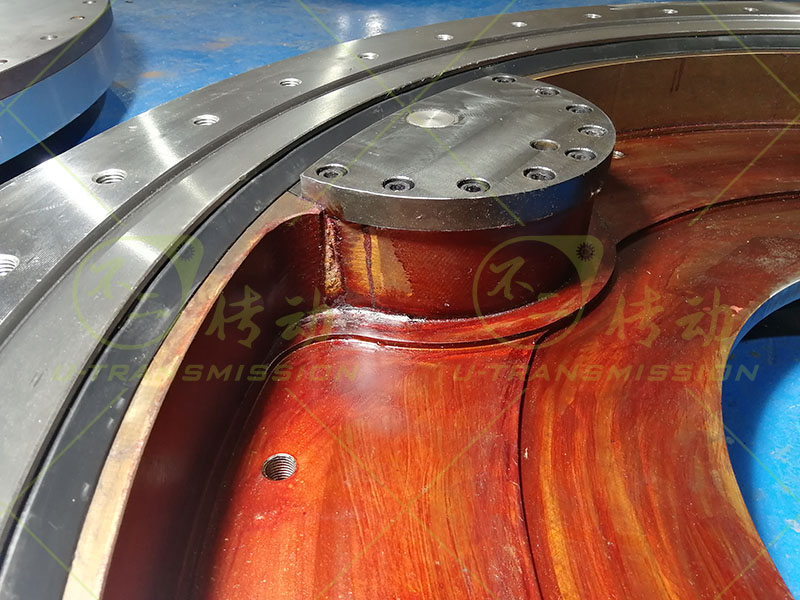

S-III-I-1300-2內齒雙驅齒輪式回轉驅動同樣為客戶設計成全防護結構，防塵防水，內部設計圍欄將內齒包圍，回傳支承上安裝NBR橡膠密封跟圍欄配合，實現了頂面防塵防水，底部緊湊設計，法蘭與底板完全貼合，實現底部防塵防水，這款驅動的底板也可以設計成各種形狀，適合客戶安裝其它部件，為客戶集成化設計提供極大便利。驅動殼體可根據客戶要求進行磷化、氧化、噴塑等表面處理，滿足各種工況的使用要求。
