在一種特殊轉臺設備上使用的磨齒精密型回轉驅動

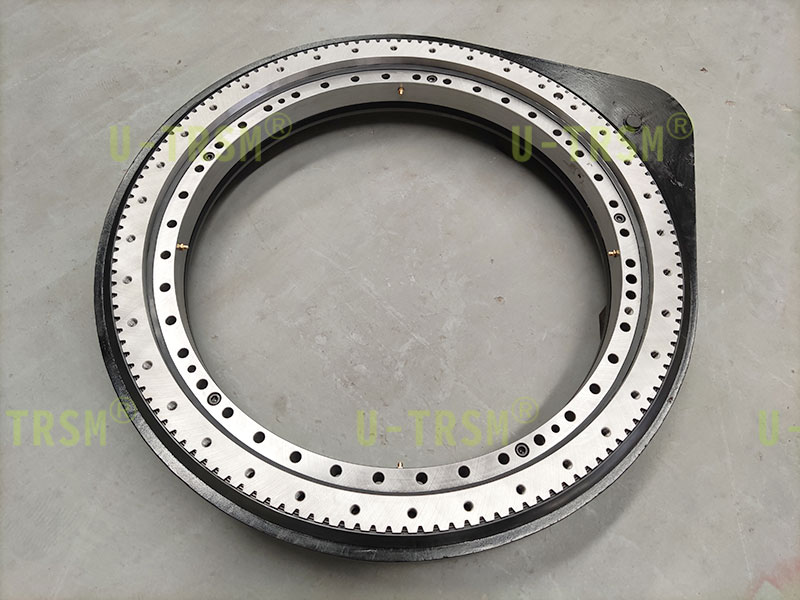

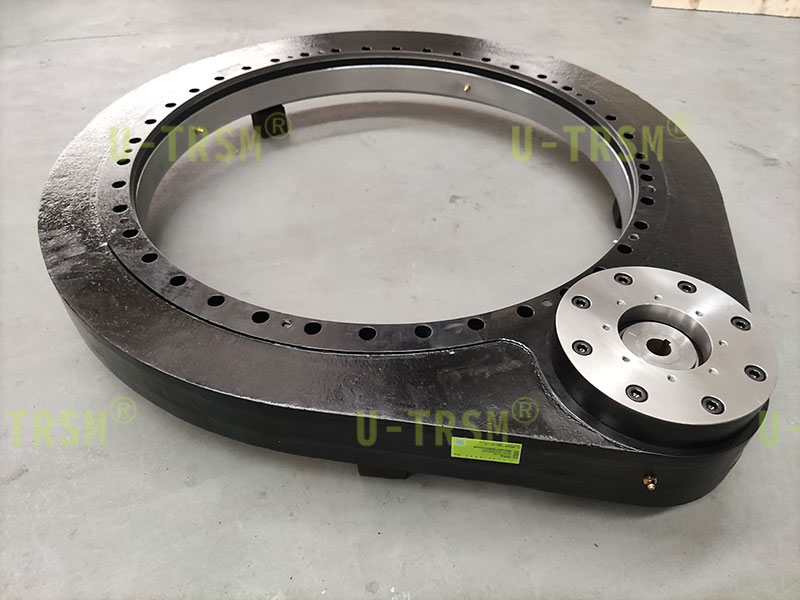

S-II-O-0741 特殊轉臺用精密磨齒回轉驅動應用在車間的特殊設備上，客戶要求回轉驅動可以實現準停，要求旋轉停止時回轉驅動不能有晃動旋轉要求平穩。

根據客戶轉臺的尺寸和綜合的性能要求，不二傳動為客戶推薦了II系列0741這款回轉驅動。跟客戶一起討論了回轉驅動在特定工況下的啟動力矩，選擇合適的安全系數，選擇合適的減速機和伺服電機。

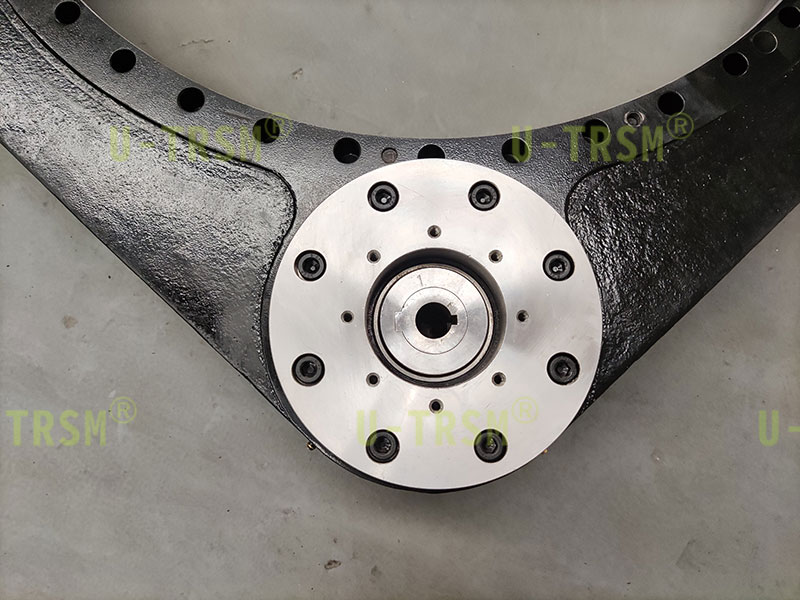

根據客戶選擇減速機輸出端尺寸設計了回轉驅動的連接法蘭，從新設計了傳動齒輪的配合尺寸，修改后客戶的減速機可以和回轉驅動直接連接，方便客戶使用。

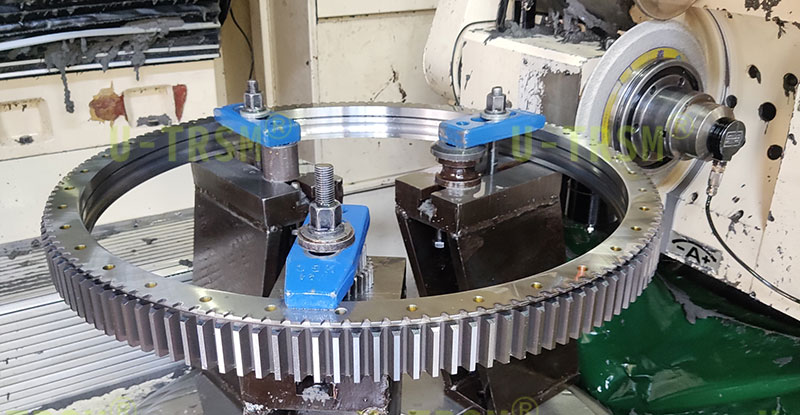

數控磨齒修正了齒淬火造成的齒圈變形和齒形誤差，磨齒后的齒輪和齒圈的配合更好，可以保證在很小的齒間隙下正常運轉，能很好的應用在高精度場合。

在回轉驅動的內圈、外圈、殼體上，根據客戶設計的整機的需求，我們?yōu)榭蛻?hù)在特定的位置設計了傳感器固定位置，定位裝置固定位置，特殊管線固定位置，為客戶實現設備高集成緊湊設計提供支持。
