簡單介紹一下回轉驅動中的齒輪齒圈原材料
發布時間:2024/06/03 企業新聞 瀏覽次數:2386
回轉驅動中制造齒輪、齒圈、蝸桿的原材料有多種,主要分為銅合金、鐵合金、鋁合金和熱塑性塑料,每種材料都有其突出的機械性能優勢。不二傳動生產的回轉驅動中齒輪材料一般是鐵合金中的一種,后文將會詳細介紹。下面我們就來簡單介紹一下這些不同的材料。

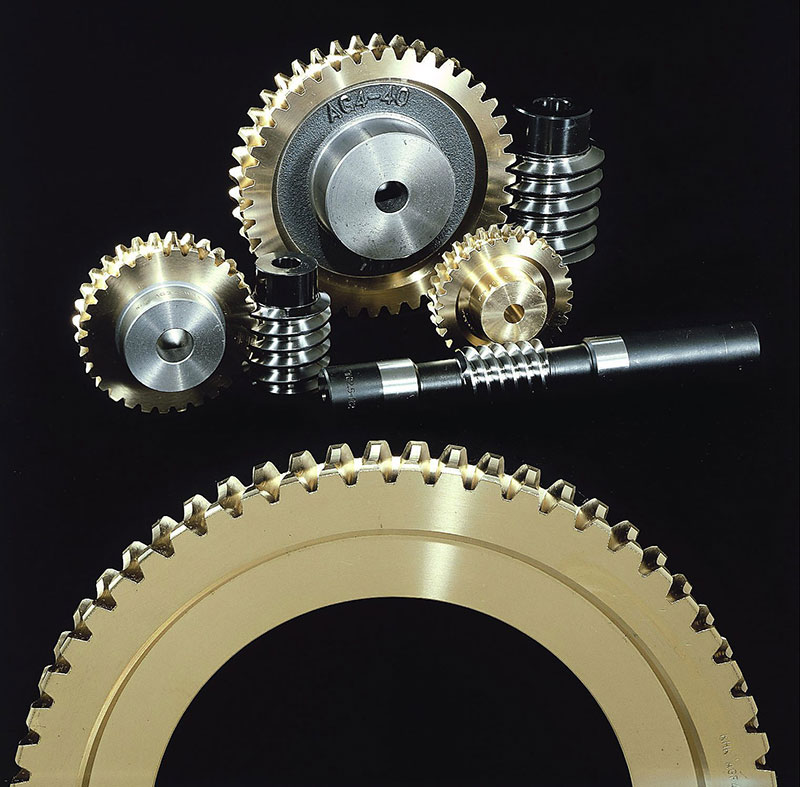

銅合金
在設計需要在腐蝕性環境中使用或需要無磁性的齒輪時,通常會選擇銅合金材料。齒輪中最常用的三種銅合金是黃銅、磷青銅和鋁青銅。
黃銅
黃銅是銅和鋅的合金,不同黃銅合金中的鋅含量各不相同,鋅的存在會改變合金的延展性。低鋅含量可保持黃銅合金的高延展性,而高鋅含量則會降低合金的延展性。黃銅合金的銅基使其易于加工并具有抗菌作用。用黃銅合金生產的齒輪通常是在儀器驅動系統等低負荷環境中使用的直齒輪和齒輪齒條。
磷青銅
磷青銅是將銅、錫、磷結合在一起的銅合金。在銅中加入錫可以增加合金的強度,提高其耐腐蝕性。磷的加入提高了合金的耐磨性和硬度。耐腐蝕性和耐磨性的提高使磷青銅合金成為高摩擦傳動部件的最佳選擇。一些回轉驅動的蝸輪就是使用這種合金生產的,因為它能抵抗蝸輪與蝸桿嚙合時摩擦產生的磨損,并能抵抗?jié)櫥瑒┮鸬慕到狻?/p>
鋁青銅
鋁青銅是將銅、鋁、鐵、鎳和錳結合在一起。鋁青銅合金比磷青銅合金具有更高的耐磨性,同時還具有優異的耐腐蝕性。鐵的加入提高了這種合金的耐磨性。鎳和錳增加了其耐腐蝕性。鋁青銅合金可以抵抗氧化、鹽水和有機酸的腐蝕。由于這些合金具有更強的耐磨性,因此在設計齒輪時可以承受比磷青銅合金制成的類似尺寸齒輪更大的負荷。用鋁青銅合金制造的典型齒輪包括交叉軸螺旋齒輪(螺旋齒輪)和蝸輪。

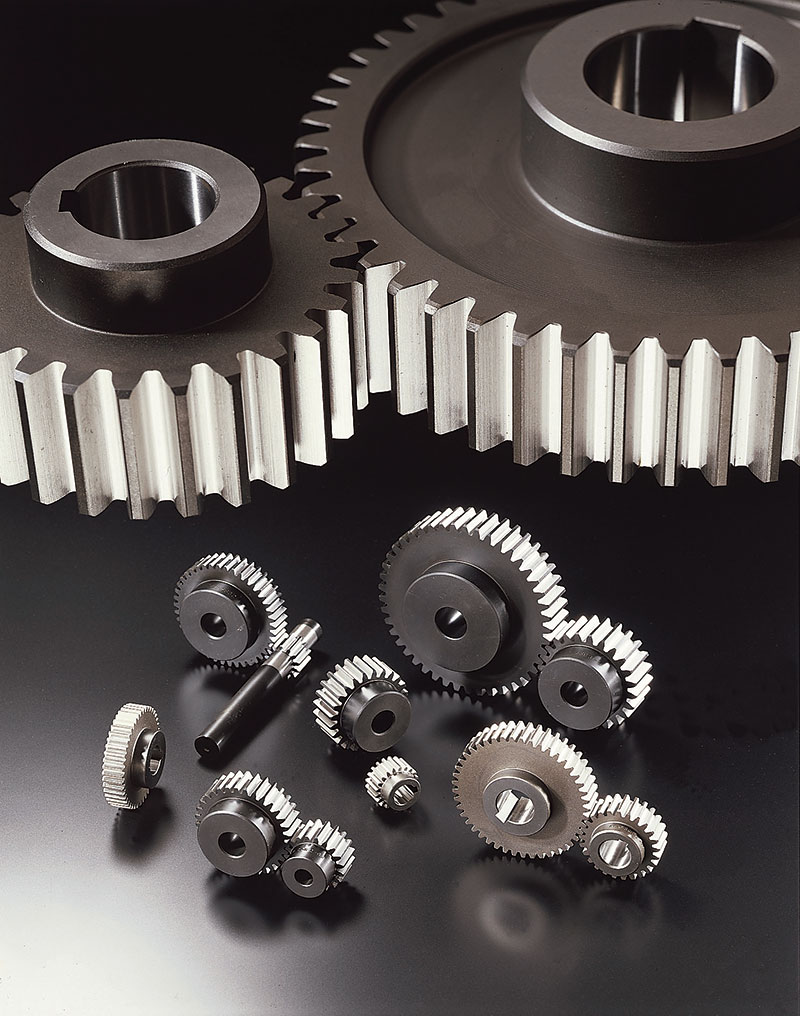

鐵合金
當齒輪設計需要優越的材料強度時,鐵合金是最佳選擇?;诣T鐵的原始形態可以鑄造和加工成齒輪。通常情況下,鑄鐵可用于磷青銅是合適替代品的應用場合,但該應用場合不受材料磁場的限制。鋼是鐵、碳和其他微量元素的合金。鋼合金有四種主要名稱。它們是碳鋼、合金鋼、不銹鋼和工具鋼。
碳鋼
碳素鋼合金幾乎可用于所有類型的齒輪,因為它們易于加工、耐磨性好、可淬火、供應廣泛且價格相對便宜。碳鋼合金可進一步分為低碳鋼、中碳鋼和高碳鋼。低碳鋼合金的含碳量低于 0.30%。高碳鋼合金的碳含量大于 0.60%,中碳鋼介于兩者之間。這些鋼是直齒輪、斜齒輪、齒輪齒條、錐齒輪和蝸桿的良好選擇。
碳鋼可采用感應淬火或激光淬火,最大硬度為 HRc 55。AISI 4140 等合金鋼含有鋁、鉻、銅和/或鎳等其他元素。這些其他元素與鐵和碳合金化后,形成的鋼比普通碳素鋼更堅固、更易于加工、更耐腐蝕。這些合金通常用于制造直齒輪、斜齒輪、齒輪齒條、螺旋錐齒輪和蝸桿。
除了感應淬火和激光淬火外,這些合金還可以進行滲碳或表面淬火。這些合金的最高硬度為 HRc 63。增加的強度可使相同尺寸的齒輪承受更大的負荷,并在更多循環中抵抗磨損。

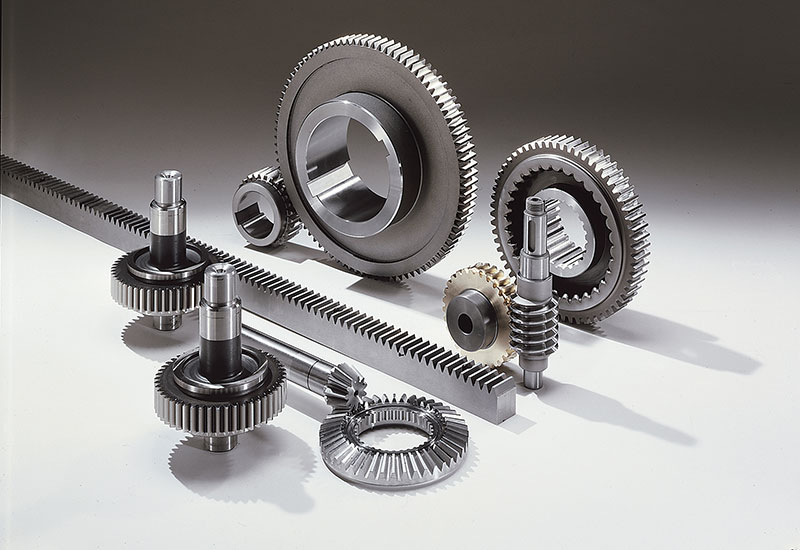

不銹鋼
不銹鋼合金的鉻含量最低為 11%,是由鎳、錳、硅、磷、硫和氮等多種微量元素組成的合金。它們又分為有磁性的鐵素體不銹鋼、無磁性的奧氏體不銹鋼、馬氏體不銹鋼和沉淀硬化不銹鋼。奧氏體不銹鋼被稱為 300 系列不銹鋼,而鐵素體不銹鋼被稱為 400 系列不銹鋼。最常見的不銹鋼是 304 合金。它含有 18% 的鉻和 8% 的鎳。
齒輪通常使用 303 不銹鋼。在 303 合金中,鉻含量降低到 17%,1% 為硫。由于添加了硫,303 合金的機加工性能比 304 合金更好。如果需要提高耐腐蝕性,316 合金是更好的選擇。這種合金含有 16% 的鉻、10% 的鎳和 2% 的鉬;316 和 303 合金可用于制造直齒輪、斜齒輪和錐齒輪。齒輪齒條通常由 304 合金制成。440C 是最常見的鐵素體不銹鋼,17-4PH 是最常見的沉淀硬化不銹鋼。
合金鋼
工具鋼是含有微量鈷、鉬、鎢和/或釩的合金鋼,這些元素增加了鋼的耐熱性和耐用性。

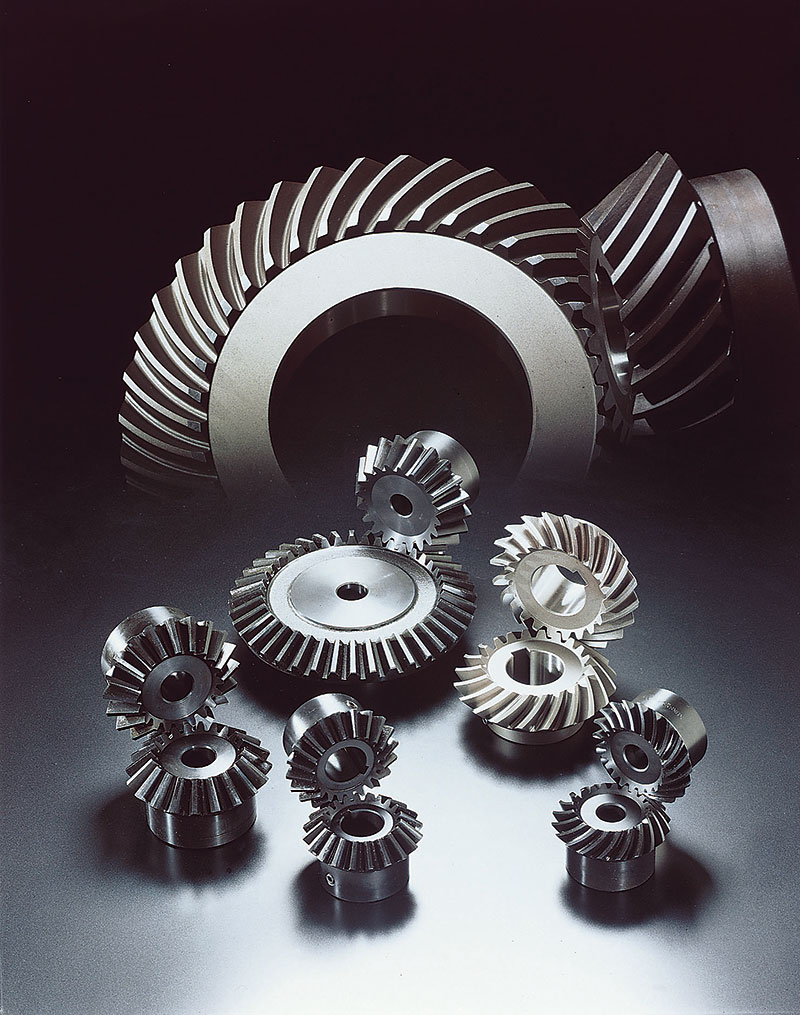

鋁合金
在需要高強度重量比的應用中,鋁合金是鐵合金的良好替代品。鋁合金的重量通常是相同尺寸鋼合金的三分之一。一種稱為鈍化的表面處理可保護鋁合金免受氧化和腐蝕。鋁合金比碳鋼貴,但比不銹鋼便宜。不過,鋁合金易于加工,從而抵消了材料成本的增加。鋁合金不能用于高熱環境,因為它們在200攝氏度左右開始變形。齒輪中常用的鋁合金有 2024、6061 和 7075。
2024 鋁
2024 鋁合金是鋁青銅的表兄弟,因為它也是鋁和銅的合金。不過,在這種情況下,兩者的比例是顛倒的。2024 中的銅使這種合金具有很高的強度,但卻大大降低了其耐腐蝕性。
7075 鋁
7075 鋁將鋅和鎂與鋁結合在一起,形成一種抗應力負載的高強度合金。
6061 鋁
6061 鋁是鋁、硅和鎂的合金。它是一種中等強度的鋁合金,具有良好的耐腐蝕性和可焊接性。
這三種鋁合金都可以通過熱處理來提高硬度。用鋁合金制成的齒輪包括直齒輪、斜齒輪、直齒錐齒輪和齒輪齒條。
不二傳動生產的回轉驅動中的齒輪材料一般選用碳鋼,蝸輪有時會選用鋁青銅。如果需要重量特別輕的齒輪,那么熱塑性塑料可能是最優選擇,不過回轉驅動中一般不用塑料齒輪,這里就不多過介紹。
每種類型的齒輪都有許多不同的材料,每種材料都有獨特的特性和屬性,使其適合于應用。以上就是齒輪材料的介紹,如果關于回轉驅動和齒輪還有任何疑問,請與我們聯系。
