直齒回轉支承和斜齒回轉支承的區別

回轉支承又叫轉盤軸承，是一種廣泛應用于各類機械設備的支承旋轉部件。由于傳動需求，回轉支承通常都帶有齒，常見的以直齒和斜齒為主，直齒和斜齒最直觀的區別是齒輪形狀不同，另外在承載、噪音等方面也有所區別，下面我們一起來了解一下。

1、外觀

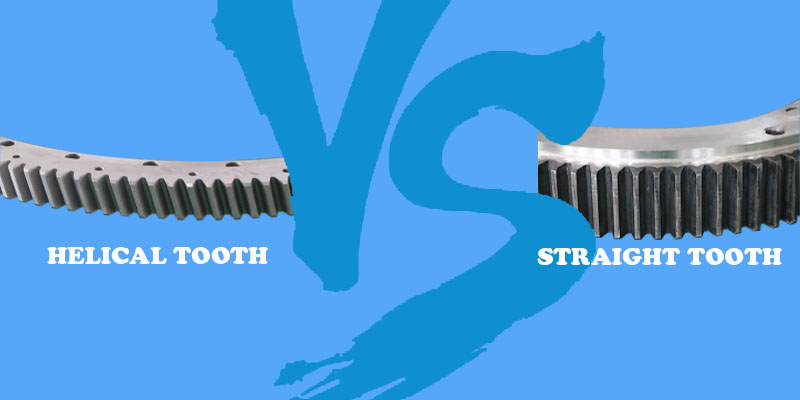

直齒的齒輪呈現直線排布在齒圈上，而斜齒則以?xún)A斜的角度平均分布在齒圈上。

2、精度

斜齒驅動比直齒驅動更容易獲得高精度，斜齒精度保持時間更久。

3、噪音

直齒由于設計、制造、結構等方面的原因本身產生的噪音比斜齒驅動大一些，因?yàn)橹饼X是直接接觸，所以齒輪咬合時會產生震動。斜齒咬合是逐步接觸，逐步分離，所以斜齒的傳動會相對平穩，震動也比較小。

4、效率

從傳動效率來講，直齒的傳動效率比斜齒要高，因?yàn)樾饼X在傳動時會產生軸向分力，會損失部分的輸入扭矩，需要在設計時考慮軸向力對驅動的影響，直齒則不存在這個問題，傳動效率高達95%以上。

5、嚙合線

相同模數相同齒高的情況下，斜齒在齒輪咬合時齒的嚙合線比直齒長，由于斜齒的嚙合線長，所以每個齒所能承受的力會更大，相應的齒可以承受的扭矩也會比較大。而直齒在咬合時嚙合線相對比較短，齒的碰撞受力比較直接，受力范圍比斜齒要短，承受的扭矩也會小一些。

選擇回轉支承齒輪齒形時需要考慮回轉支承的安裝形式、設備的布局形式、額定輸出扭矩、載荷情況、轉速、噪音及振動要求等多方面因素，需要根據具體的情況選擇適合的回轉支承，只有合適的回轉支承才能保證設備正常平穩運轉。請大家選型的時候盡可能詳細的把使用工況告訴不二傳動的工程師，我們的工程師會給您提供高性?xún)r(jià)比的方案。
